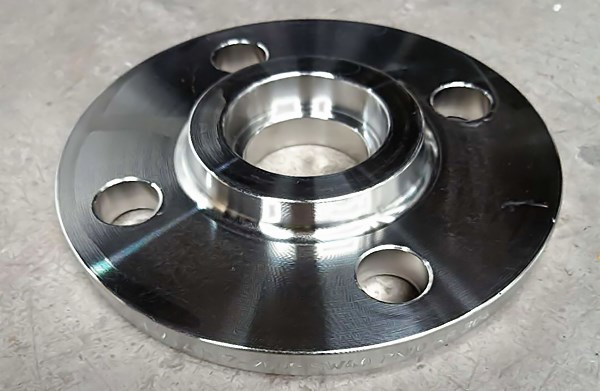

承插焊法蘭簡稱為（SW法蘭），承插焊法蘭的基本形狀與帶頸平焊法蘭相同，即在法蘭的內孔上開有一段承孔，管子插入承孔內焊住，在法蘭背面焊一圈焊縫，由于承插法蘭與曹子間存在空隙，易產生腐蝕，若里面再焊一道縫就可避免這種腐蝕。內外兩面焊接的承插焊法蘭，其疲勞強度比平焊法蘭大5%而靜強度相同。使用這種承插法蘭時，其內徑需一與管子內徑一致承插法蘭僅適用于公稱通徑50以下口徑的管道上。
| 產品介紹 | 承插焊法蘭也是屬于法蘭的一種它與帯頸平焊法蘭不一樣的地方就是焊接方式有所區別，帯頸平焊法蘭是將管子插入內徑焊接而承插焊法蘭是將管子插入溝槽部分焊接，其他地方都是相同的，包括法蘭厚度，法蘭內徑，法蘭螺栓孔中心距尺寸，螺栓孔直徑，螺栓孔數量。 |
| 主要加工工藝 | 鍛件、模壓：原材料進廠→材料復檢→下料→加熱→模鍛→機加工→熱處理→數控車床精加工→數控鉆床鉆螺栓孔→返孔機去除毛刺→產品缺陷反復檢驗→刻字機標識刻印→高溫超聲波油脂清洗→整理發貨。 |
| 產品規格 | DN32 |
| 法蘭外徑 | 140mm |
| 法蘭內徑 | 30mm |
| 法蘭厚度 | 18mm、總高30mm |
| 頸部尺寸 | 60mm |
| 螺栓孔中心距 | 100mm |
| 螺栓孔數量 | 4個 |
| 螺栓孔直徑 | 18mm |
| 壓力 | PN16Mpa（16壓力） |
| 材料范圍 | 304、316、316L、304L、321、F321、2205、2520、904L、310S等不銹鋼以及各種雙相鋼材質。 |
| 密封面 | 突面（RF）全平面（FF ） 凹凸面（MFM）榫槽面（TG） |
| 標準 | 國標承插焊法蘭、美標承插焊法蘭、德標承插焊法蘭、日標承插焊法蘭、歐標等其他按客戶標準要求訂做生產的非標法蘭 |
| 品牌 | 溫州法蘭管件 |
| 標記 | HG/T20592-2009 SW32 PN16 RF S30408 |
| 包裝 | 一般包裝有，子袋、氣泡袋、出口包裝方式為氣泡袋+密封面保護蓋、木箱、免熏出口木箱 |
| 付款 | 現金、電匯、承兌、網銀匯款、等 |
| 主要設備及工裝保證 |
1、數控下料機5臺 2、鍛錘二臺250T（夾板式）、吊錘1000T四臺 3、磨擦壓力機：150T一臺 4、燃煤加熱爐：4m2一臺 5、燃油加熱爐：4m2一臺 6、熱處理及輔助設備（同其它管件設備） 7、機加工設備： ①車床：普通車床150=20臺、精車數控車床150=80臺、大型數控精車車床6180=20臺 ②鉆床：開通830IT數控鉆床=20臺、龍門數控鉆床2020=5臺 ③刻字機：10臺 8、檢驗設備：光譜儀2把、硬度檢查機2臺、探傷設備1臺 |
