90度和45度長半徑彎頭尺寸表

發布時間：2020/10/09 08:25

人氣：

來源：管件生產廠家

尺寸簡介

90°長半徑彎頭和45°長半徑彎頭規格型號I系列和II系列外徑尺寸中心端部尺寸詳細介紹如下表，如下保存可點擊下方進行下載到本地電腦

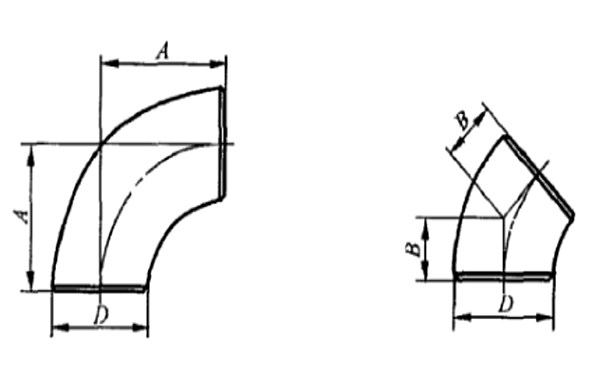

90度長半徑彎頭和45度長半徑彎頭形式對照?qǐng)D

90度長半徑彎頭和45度長半徑彎頭形式對照?qǐng)D

公稱尺寸		坡口處外徑 D/mm		中心至端面
DN	NFS	I系列	II系列	90°彎頭 A/mm	45°彎頭 B/mm
15	1/2	21.3	18	38	16
20	3/4	26.9	25	38	19
25	1	33.7	32	38	22
32	1-1/4	42.4	38	48	25
40	1-1/2	48.3	45	57	29
50	2	60.3	57	76	35
65	2-1/2	73.0	76	95	44
80	3	88.9	89	114	51
90	3-1/2	101.6	一	133	57
100	4	114.3	108	152	64
125	5	141.3	133	190	79
150	6	168.3	159	229	95
200	8	219.1	219	305	127
250	10	273.0	273	331	159
300	12	323.9	325	457	190
350	14	355.6	377	533	222
400	16	406.4	426	610	254
450	18	457	480	686	286
500	20	508	530	762	318
550	22	559	—	838	343
600	24	610	630	914	381
650	26	660		991	406
700	28	711	720	1067	438
750	30	762		1143	470
800	32	813	820	1219	502
850	34	864		1295	533
900	36	914		1372	565
950	38	965		1448	600
1000	40	1016		1524	632
1050	42	1067		1600	660
1100	44	1118		1676	695
1150	46	1168		1753	727
1200	48	1219		1829	759
1300	52	1321		1981	821
1400	56	1422		2134	884
1500	60	1524		2286	947

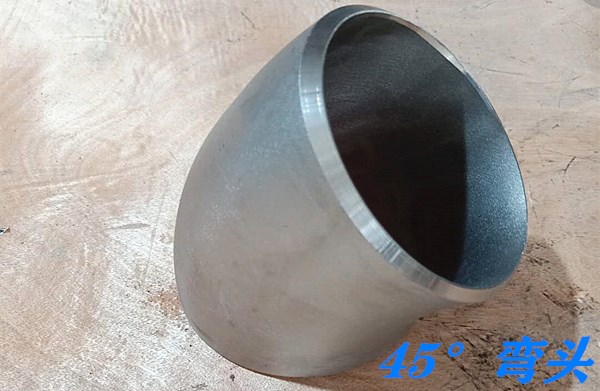

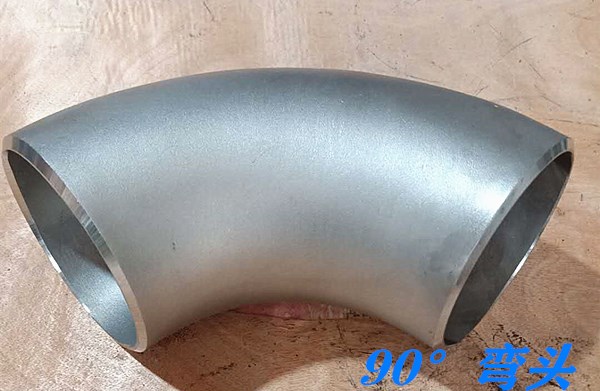

如果需要購買不銹鋼90°長半徑彎頭和45°長半徑彎頭歡迎咨詢本公司報價（廠家批發價格）

90°長半徑彎頭和45°長半徑彎頭尺寸對照表下載地址
